Jenkins와 Argo CD를 활용한 Kubernetes 환경 CI/CD 구성

이번 포스트에서는 Kubernetes 환경에서 애플리케이션 배포를 위한 CI(Continous Intergration)/CD(Continous Deployment) 구성을 예제를 통해서 살펴보겠습니다.



쿠버네티스를 사용하는 환경은 소소 코드를 코드 리파지터리에 반영하면, 이를 통해서 컨테이너 이미지를 빌드하고, 신규 컨테이너 이미지를 바탕으로 쿠버네티스에 워크로드가 배포가 이뤄집니다.



이 과정을 한땀 한땀 개발자의 PC에서 진행한다는 것도 어려운 일이고, 한편으로는 잦은 코드 변경에 따른 반복 작업으로 오히려 애플리케이션 개발 보다는 배포를 진행하는데 더 많은 시간을 소요할 수 있습니다. 또 각 절차에서 사용자가 개입하게 되면 오히려 실수에 의해 배포 문제로 서비스 이슈가 생긴다면 더 큰일입니다.



본 포스트에서 Jenkins를 통한 CI와 Argo CD를 통한 CD를 구성해보면서, CI/CD 과정을 어떻게 간결하고 자동화를 할 수 있는지 아이디어를 얻어가셨으면 좋겠습니다.



목차

1. 실습 환경 구성
2. Jenkins를 통한 CI 구성
3. Argo CD를 통한 CD 구성



1. 실습 환경 구성

먼저 실습 환경은 아래와 같은 플로우를 완성하는데 목표를 두고 있습니다.



개발자가 코드를 개발팀 리파지터리에 배포하면, Jenkins가 CI 역할로 코드를 fetch하고 컨테이너 이미지를 빌드해 컨테이너 레지스트리(Docker Hub)로 업로드(Push)를 하고, 변경 결과를 DevOps팀의 소스 리파지터리에 반영합니다.



CD를 담당하는 Argo CD는 DevOps팀의 리파지터리의 변경 사항을 전달 받아, 대상 쿠버네티스가 Desired State와 일치하는지를 확인해 상태를 Sycn하게 됩니다. 이때, 신규 업로드된 컨테이너 이미지를 다운로드(Pull)해 신규 배포가 이뤄집니다.



본 실습에서 사용하는 각 구성요소는 아래와 같습니다.

• SCM(Source Code Management): Gogs(https://gogs.io/)
• 컨테이너 이미지 레지스트리: Docker Hub(https://hub.docker.com/)
• CI(Continous Intergration): Jenkins(https://www.jenkins.io/)
• CD(Continous Deployment): Argo CD(https://argo-cd.readthedocs.io/)



실습에서 쿠버네티스 환경은 kind를 통하여 간단하게 구성하도록 하겠습니다.

Gogs, Jenkins은 docker compose로 구성하고, Argo CD는 쿠버네티스에 in-cluster 방식으로 설치하겠습니다.



Docker Hub 설정

먼저 컨테이너 이미지 저장소로 사용할 Docker Hub에 dev-app 리파지터리를 생성하고, 토큰을 발급하도록 하겠습니다.



토큰은 우측 상단 계정에서 Account settings에서 Personal access tokens를 통해서 생성합니다.



이때 Access permissions는 Read, Write, Delete로 선택합니다.

생성된 토큰을 잘 기록해 둡니다.



Kubernetes 환경 구성

먼저 실습을 위해 Windows 환경의 WSL을 구성하고, kind로 쿠버네티스를 생성하겠습니다.

# 클러스터 배포 전 확인
mkdir cicd-labs
cd ~/cicd-labs

# WSL2의 eth0 IP를 지정
ip -br -c a

MyIP=<각자 자신의 WSL2의 eth0 IP>
MyIP=172.28.157.42

# cicd-labs 디렉터리에서 아래 파일 작성
cat > kind-3node.yaml <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
networking:
  apiServerAddress: "$MyIP"
nodes:
- role: control-plane
  extraPortMappings:
  - containerPort: 30000
    hostPort: 30000
  - containerPort: 30001
    hostPort: 30001
  - containerPort: 30002
    hostPort: 30002
  - containerPort: 30003
    hostPort: 30003
- role: worker
- role: worker
EOF
kind create cluster --config kind-3node.yaml --name myk8s --image kindest/node:v1.32.2

# 확인
kind get nodes --name myk8s
kind get nodes --name myk8s
myk8s-control-plane
myk8s-worker
myk8s-worker2

kubectl get no
NAME                  STATUS     ROLES           AGE   VERSION
myk8s-control-plane   Ready      control-plane   36s   v1.32.2
myk8s-worker          NotReady   <none>          19s   v1.32.2
myk8s-worker2         NotReady   <none>          19s   v1.32.2


# k8s api 주소 확인
kubectl cluster-info
Kubernetes control plane is running at https://172.28.157.42:33215
CoreDNS is running at https://172.28.157.42:33215/api/v1/namespaces/kube-system/services/kube-dns:dns/proxy

To further debug and diagnose cluster problems, use 'kubectl cluster-info dump'.



해당 쿠버네티스 환경에 앞서 생성한 Docker Hub에 생성된 이미지를 가져오기 위해서 docker-registry 시크릿을 생성합니다.

# k8s secret : 도커 자격증명 설정
kubectl get secret -A  # 생성 시 타입 지정

DHUSER=<도커 허브 계정>
DHPASS=<도커 허브 암호 혹은 토큰>
echo $DHUSER $DHPASS

kubectl create secret docker-registry dockerhub-secret \
  --docker-server=https://index.docker.io/v1/ \
  --docker-username=$DHUSER \
  --docker-password=$DHPASS



Gogs, Jenkins 설치

앞선 과정에서 kind로 클러스터를 설치하면 docker network에 kind라는 Bridge가 생성됩니다.

이 kind 네트워크를 활용해 Gogs, Jenkins를 아래와 같이 설치합니다. 참고로 이 실습에서는 쿠버네티스, Gogs, Jenkins가 모두 생성된 kind 네트워크를 사용하며, 노출된 IP를 WSL의 eth0로 설정하여 서로간 통신이 가능하도록 설정합니다.

# 작업 디렉토리로 이동
cd cicd-labs

# kind 설치를 먼저 진행하여 docker network(kind) 생성 후 아래 Jenkins,gogs 생성해야 합니다.
# docker network 확인 : kind 를 사용
docker network ls
...
d91da96d2114   kind      bridge    local
...

#
cat <<EOT > docker-compose.yaml
services:

  jenkins:
    container_name: jenkins
    image: jenkins/jenkins
    restart: unless-stopped
    networks:
      - kind
    ports:
      - "8080:8080"
      - "50000:50000"
    volumes:
      - /var/run/docker.sock:/var/run/docker.sock
      - jenkins_home:/var/jenkins_home

  gogs:
    container_name: gogs
    image: gogs/gogs
    restart: unless-stopped
    networks:
      - kind
    ports:
      - "10022:22"
      - "3000:3000"
    volumes:
      - gogs-data:/data

volumes:
  jenkins_home:
  gogs-data:

networks:
  kind:
    external: true
EOT


# 배포
docker compose up -d
[+] Running 21/21
 ✔ gogs Pulled                                                                                                                                                                        12.3s
 ✔ jenkins Pulled                                                                                                                                                                     33.5s

[+] Running 4/4
 ✔ Volume "cicd-labs_jenkins_home"  Created                                                                                                                                            0.0s
 ✔ Volume "cicd-labs_gogs-data"     Created                                                                                                                                            0.0s
 ✔ Container gogs                   Started                                                                                                                                            2.8s
 ✔ Container jenkins                Started

docker compose ps
NAME      IMAGE             COMMAND                  SERVICE   CREATED          STATUS                    PORTS
gogs      gogs/gogs         "/app/gogs/docker/st…"   gogs      58 seconds ago   Up 55 seconds (healthy)   0.0.0.0:3000->3000/tcp, :::3000->3000/tcp, 0.0.0.0:10022->22/tcp, [::]:10022->22/tcp
jenkins   jenkins/jenkins   "/usr/bin/tini -- /u…"   jenkins   58 seconds ago   Up 55 seconds             0.0.0.0:8080->8080/tcp, :::8080->8080/tcp, 0.0.0.0:50000->50000/tcp, :::50000->50000/tcp



Gogs 초기 설정

설치된 gogs를 초기화 하기 위해서 브라우저에서 아래와 같이 접근합니다.

http://127.0.0.1:3000/install



초기 설정을 위한 아래와 같은 화면이 표시됩니다.



초기 설정에서 아래와 같은 정보를 설정하였습니다.

• Database: SQLite3
• Application URL: http://<WSL의 eth0 IP>:3000/
• Default Branch: main
• Admin Account Settings: Username, Password, Admin Email 입력

이후 [Gogs 설치하기]를 통해서 설치를 진행하고 화면이 전환되면 관리자 계정을 통해서 접속합니다.

앞서 설명드린 개발팀 Repository와 DevOps팀 Repository를 생성하고, 이후 인증에 활용할 Token 생성을 진행합니다. (참고로 번역이 이상한 부분이 있을 수 있어 하단의 언어 설정을 영어로 변경하고 진행하시기 바랍니다)



리파지터리 생성

실습에 필요한 2개의 리파지터리를 생성하겠습니다.



[개발팀 리파지터리]

• Repository Name: dev-app
• Visibility: Private
• .gitignore: Python
• Readme: Default로 두고, initialize this repository with selected files and template 체크

[DevOps팀 리파지터리]

• Repository Name: ops-deploy
• Visibility: Private
• .gitignore: Python
• Readme: Default로 두고, initialize this repository with selected files and template 체크



생성을 완료하면 아래와 같은 환경이 생성됩니다.



토큰 생성

로컬 PC에서 git을 통해 Gogs로 접근하기 위해서 토큰을 생성하겠습니다.

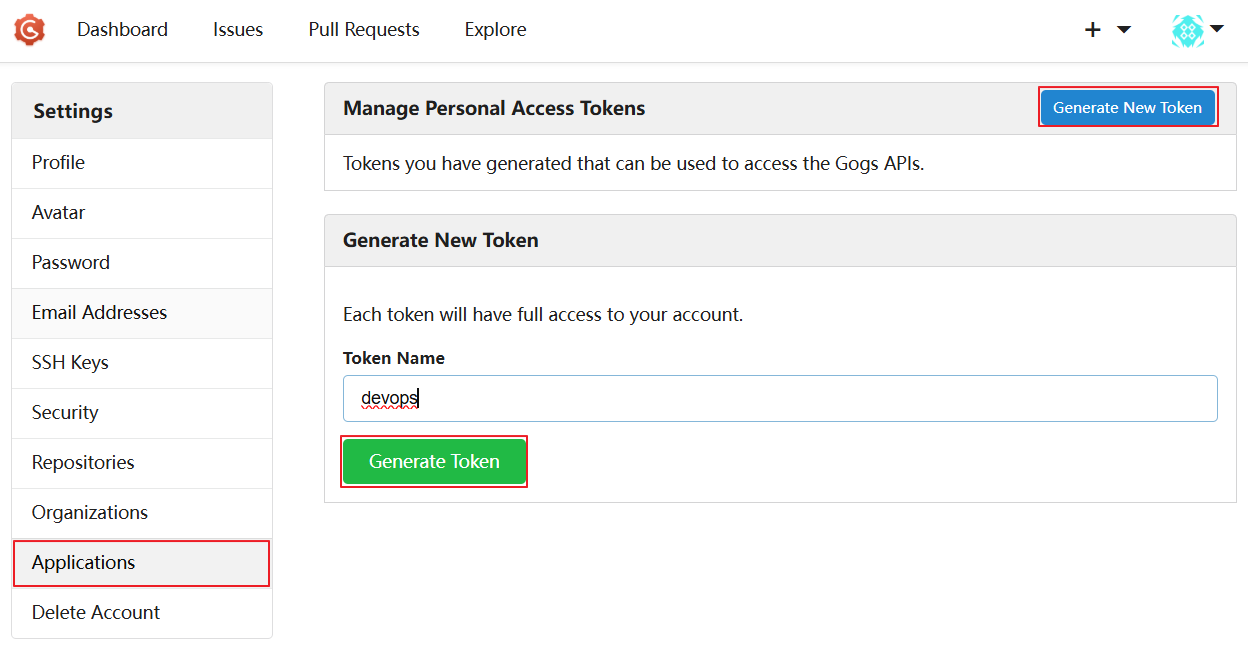

Gogs의 우측 상단 계정을 눌러서 Your Settings>Application>Generate New Token을 통해서 아래와 같이 토큰을 생성하고, 생성된 Token 값을 기록해 둡니다.



이제 기본 코드를 작성하여 개발팀 리파지터리(dev-app)에 코드를 Push하겠습니다.

TOKEN=<각자 Gogs Token>
TOKEN=8cdf5569aedd230503abea67b0794b4d1e931c10

MyIP=<각자 자신의 PC IP> # Windows (WSL2) 사용자는 자신의 WSL2 Ubuntu eth0 IP 입력 할 것!
MyIP=172.28.157.42

git clone http://devops:$TOKEN@$MyIP:3000/devops/dev-app.git
Cloning into 'dev-app'...
...

cd dev-app

# git 초기 설정
git --no-pager config --local --list
git config --local user.name "devops"
git config --local user.email "a@a.com"
git config --local init.defaultBranch main
git config --local credential.helper store
git --no-pager config --local --list

# 정보 확인
git --no-pager branch
* main
git remote -v
origin  http://devops:8cdf5569aedd230503abea67b0794b4d1e931c10@172.28.157.42:3000/devops/dev-app.git (fetch)
origin  http://devops:8cdf5569aedd230503abea67b0794b4d1e931c10@172.28.157.42:3000/devops/dev-app.git (push)

# server.py 파일 작성
cat > server.py <<EOF
from http.server import ThreadingHTTPServer, BaseHTTPRequestHandler
from datetime import datetime
import socket

class RequestHandler(BaseHTTPRequestHandler):
    def do_GET(self):
        match self.path:
            case '/':
                now = datetime.now()
                hostname = socket.gethostname()
                response_string = now.strftime("The time is %-I:%M:%S %p, VERSION 0.0.1\n")
                response_string += f"Server hostname: {hostname}\n"
                self.respond_with(200, response_string)
            case '/healthz':
                self.respond_with(200, "Healthy")
            case _:
                self.respond_with(404, "Not Found")

    def respond_with(self, status_code: int, content: str) -> None:
        self.send_response(status_code)
        self.send_header('Content-type', 'text/plain')
        self.end_headers()
        self.wfile.write(bytes(content, "utf-8"))

def startServer():
    try:
        server = ThreadingHTTPServer(('', 80), RequestHandler)
        print("Listening on " + ":".join(map(str, server.server_address)))
        server.serve_forever()
    except KeyboardInterrupt:
        server.shutdown()

if __name__== "__main__":
    startServer()
EOF


# (참고) python 실행 확인: 아래와 같이 /와 /healthz 에 대해서 응답하는 간단한 웹 서버
python3 server.py
Listening on 0.0.0.0:80
127.0.0.1 - - [29/Mar/2025 23:56:19] "GET / HTTP/1.1" 200 -
127.0.0.1 - - [29/Mar/2025 23:56:27] "GET /healthz HTTP/1.1" 200 -


# Dockerfile 생성
cat > Dockerfile <<EOF
FROM python:3.12
ENV PYTHONUNBUFFERED 1
COPY . /app
WORKDIR /app
CMD python3 server.py
EOF


# VERSION 파일 생성
echo "0.0.1" > VERSION

# 결과 파일 확인
tree
.
├── Dockerfile
├── README.md
├── VERSION
└── server.py

# remote에 push 진행
git status
git add .
git commit -m "Add dev-app"
git push -u origin main
...



작업을 마치면 아래와 같이 파일이 반영된 것을 확인할 수 있습니다.



Jenkins 초기 설정

생성된 Jenkins 컨테이너에서 초기 패스워드를 확인하고 접속합니다.

# 작업 디렉토리로 이동
cd cicd-labs

# Jenkins 초기 암호 확인
docker compose exec jenkins cat /var/jenkins_home/secrets/initialAdminPassword
cf7605f7b5ff45349b65e9fc682ab5ca

# Jenkins 웹 접속 > 초기 암호 입력 > Plugin 설치 > admin 계정 정보 입력
# > Jenkins URL에 WSL의 eth0 입력
웹 브라우저에서 http://127.0.0.1:8080 접속

# (참고) 로그 확인 : 플러그인 설치 과정 확인
docker compose logs jenkins -f



이때 실습 과정에서는 Jenkins 에서 docker build를 수행하기 때문에 jenkins 내부에 docker 를 설치하겠습니다.

# Jenkins 컨테이너 내부에 도커 실행 파일 설치
docker compose exec --privileged -u root jenkins bash
-----------------------------------------------------
id

curl -fsSL https://download.docker.com/linux/debian/gpg -o /etc/apt/keyrings/docker.asc
chmod a+r /etc/apt/keyrings/docker.asc
echo \
  "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.asc] https://download.docker.com/linux/debian \
  $(. /etc/os-release && echo "$VERSION_CODENAME") stable" | \
  tee /etc/apt/sources.list.d/docker.list > /dev/null
apt-get update && apt install docker-ce-cli curl tree jq yq -y

# 확인 (아래 명령이 정상 수행되어야 함)
docker info
docker ps
which docker

# Jenkins 컨테이너 내부에서 root가 아닌 jenkins 유저도 docker를 실행할 수 있도록 권한을 부여
groupadd -g 1001 -f docker  # Windows WSL2(Container) >> cat /etc/group 에서 docker 그룹ID를 지정

chgrp docker /var/run/docker.sock
ls -l /var/run/docker.sock
usermod -aG docker jenkins
cat /etc/group | grep docker
docker:x:1001:jenkins

exit
--------------------------------------------

# Jenkins 컨테이너 재기동으로 위 설정 내용을 Jenkins app 에도 적용 필요
docker compose restart jenkins
[+] Restarting 1/1
 ✔ Container jenkins  Started

# jenkins user로 docker 명령 실행 확인
docker compose exec jenkins id
uid=1000(jenkins) gid=1000(jenkins) groups=1000(jenkins),1001(docker)
docker compose exec jenkins docker info
docker compose exec jenkins docker ps



이후 Jenkins를 웹 화면으로 접속하여 해당 실습에서 사용할 플러그인을 설치합니다.

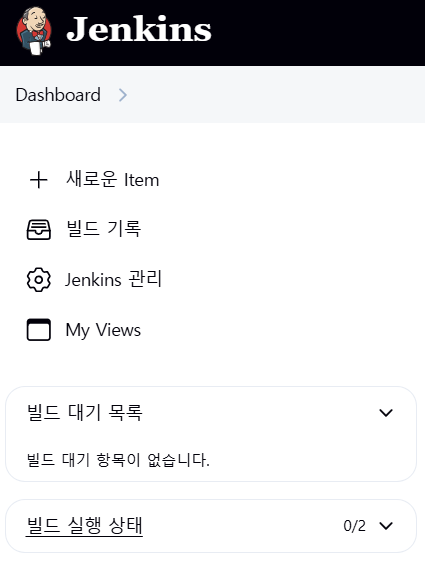

좌측 Jenkins 관리 > Plugins로 이동하여 Pipeline Stage View, Docker Pipeline, Gogs 를 각 설치합니다.



예를 들어, Available plugins에서 아래와 같이 검색하고 선택한 뒤 Install 진행합니다.



마지막으로 Jenkins에서 자격 증명 설정하겠습니다. 생성하는 자격 증명은 Jenkins에서 Gogs, Docker Hub, Kubernetes에 대해 접근에 사용되는 인증 정보를 담고 있습니다.



다시 좌측 메뉴의 Jenkins 관리 > Credentials로 이동합니다. 아래 Domains에서 global을 선택합니다.



Add Credentials를 통해서 각 자격 증명을 생성합니다.

1) Gogs 자격증명 ( gogs-crd)

• Kind : Username with password
• Username : devops
• Password : *<토큰>*
• ID : gogs-crd

2) 도커 허브 자격증명 (dockerhub-crd)

• Kind : Username with password
• Username : *<도커 계정명>*
• Password : *<토큰>*
• ID : dockerhub-crd

3) 쿠버네티스(kind) 자격증명 (k8s-crd)

• Kind : Secret file
• File : *<kubeconfig 파일>*
• ID: k8s-crd

최종 아래와 같이 자격 증명이 생성되었습니다.

Argo CD 초기 설정

아래와 같이 설치된 kind 클러스터에 Argo CD를 배포합니다.

# 네임스페이스 생성 및 파라미터 파일 작성
cd cicd-labs

kubectl create ns argocd
cat <<EOF > argocd-values.yaml
dex:
  enabled: false

server:
  service:
    type: NodePort
    nodePortHttps: 30002
  extraArgs:
    - --insecure  # HTTPS 대신 HTTP 사용
EOF

# 설치
helm repo add argo https://argoproj.github.io/argo-helm
helm install argocd argo/argo-cd --version 7.8.13 -f argocd-values.yaml --namespace argocd # 7.7.10

# 확인
kubectl get pod,svc -n argocd
NAME                                                   READY   STATUS    RESTARTS   AGE
pod/argocd-application-controller-0                    1/1     Running   0          3m51s
pod/argocd-applicationset-controller-cccb64dc8-wsd7w   1/1     Running   0          3m51s
pod/argocd-notifications-controller-7cd4d88cd4-4s789   1/1     Running   0          3m51s
pod/argocd-redis-6c5698fc46-njwtf                      1/1     Running   0          3m51s
pod/argocd-repo-server-5f6c4f4cf4-d4twk                1/1     Running   0          3m51s
pod/argocd-server-7cb958f5fb-str77                     1/1     Running   0          3m51s

NAME                                       TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)                      AGE
service/argocd-applicationset-controller   ClusterIP   10.96.90.65    <none>        7000/TCP                     3m52s
service/argocd-redis                       ClusterIP   10.96.155.55   <none>        6379/TCP                     3m52s
service/argocd-repo-server                 ClusterIP   10.96.3.228    <none>        8081/TCP                     3m52s
service/argocd-server                      NodePort    10.96.84.116   <none>        80:30080/TCP,443:30002/TCP   3m52s

kubectl get crd | grep argo
applications.argoproj.io      2025-03-29T15:40:20Z
applicationsets.argoproj.io   2025-03-29T15:40:20Z
appprojects.argoproj.io       2025-03-29T15:40:20Z

# 최초 접속 암호 확인
kubectl -n argocd get secret argocd-initial-admin-secret -o jsonpath="{.data.password}" | base64 -d ;echo
LM991sRTVwk7xTPu



웹 브라우저에서 http://127.0.0.1:30002 접속하고 admin에 확인된 암호로 접속합니다.



접근 후 Settings>Repositories에서 CONNECT REPO를 통해 앞서 생성한 Gogs의 ops-deploy 리파지터리를 연결합니다.



아래와 같이 연결정보를 입력합니다. 아래 password는 앞서 Gogs에서 생성한 Token을 사용하시면 됩니다.



아래와 같이 정상적으로 연결이 완료되어야 합니다.



여기까지 Docker Hub에 리파지터리를 생성하고, 이후 쿠버네티스, Gogs, Jenkins, Argo CD 를 설치하고 초기 설정을 진행하였습니다.





2. Jenkins를 통한 CI 구성

아래 Jenkins 화면을 통해서 기본적인 jenkins의 용어를 살펴보겠습니다.



Item이나 빌드라는 용어가 확인됩니다.

Jenkins에서 작업의 기본 단위를 Item이라고 합니다. 이를 Project, Job, Pipeline 등으로 표현하기도 합니다.



Item에는 아래와 같은 지시 사항을 포함합니다.

1) Trigger: 작업을 수행하는 시점 (작업 수행 Task가 언제 시작될지를 지시)

2) Build step: 작업을 구성하는 단계별 Task를 단계별 step으로 구성할 수 있습니다.

3) Post-build action: Task가 완료된 후 수행할 명령



이때 Jenkins에서는 '빌드'라는 용어로 해당 작업의 특정 실행 버전을 가집니다. 하나의 작업이 여러 번 실행된다고 할 때, 실행될 때마다 고유 빌드 번호가 부여됩니다. 작업 실행 중에 생성된 아티팩트, 콘솔 로그 등 특정 실행 버전과 관련된 세부 정보가 해당 빌드 번호로 저장됩니다.



수동으로 빌드하는 Item 생성

이제 Jenkins에서 CI를 수행하기 위해서 웹 화면의 [+ 새로운 Item]을 눌러 Item을 생성하겠습니다.

• Item Name: pipeline-ci
• Item type: Pipeline
• pipeline script:

pipeline {
    agent any
    environment {
        DOCKER_IMAGE = '<자신의 도커 허브 계정>/dev-app' // Docker 이미지 이름
    }
    stages {
        stage('Checkout') {
            steps {
                 git branch: 'main',
                 url: 'http://<자신의 집 IP>:3000/devops/dev-app.git',  // Git에서 코드 체크아웃
                 credentialsId: 'gogs-crd'  // Credentials ID
            }
        }
        stage('Read VERSION') {
            steps {
                script {
                    // VERSION 파일 읽기
                    def version = readFile('VERSION').trim()
                    echo "Version found: ${version}"
                    // 환경 변수 설정
                    env.DOCKER_TAG = version
                }
            }
        }
        stage('Docker Build and Push') {
            steps {
                script {
                    docker.withRegistry('https://index.docker.io/v1/', 'dockerhub-crd') {
                        // DOCKER_TAG 사용
                        def appImage = docker.build("${DOCKER_IMAGE}:${DOCKER_TAG}")
                        appImage.push()
                        appImage.push("latest")
                    }
                }
            }
        }
    }
    post {
        success {
            echo "Docker image ${DOCKER_IMAGE}:${DOCKER_TAG} has been built and pushed successfully!"
        }
        failure {
            echo "Pipeline failed. Please check the logs."
        }
    }
}



이 과정은 크게 environment, stages, post로 나눠집니다. enviroment는 환경 변수를 정의한 것으로 이해할 수 있으며, post는 앞서 설명한 Post-build action를 정의하였습니다.



stage 단계를 다시 CHECKOUT > READ VERSION > Docker Build and Push 단계로, 지정된 git을 checkout하고 VERSION 파일을 읽어 DOCKER_TAG에 사용할 버전 정보로 사용하면서, 마지막으로 docker build와 push를 수행합니다.



또 앞서 초기 설정에서 생성한 자격 증명을 credentialsId로 참조하는 것을 알 수 있습니다.



위 스크립트를 수정하여 하단의 Pipleline의 Pipeline script에 입력하고 저장합니다.



이렇게 생성된 Item에서 [지금 빌드]를 수행하면 해당 Pipeline을 수동으로 수행할 수 있습니다.



Docker Hub에서도 새로 업로드된 이미지가 확인됩니다.



테스트로 디플로이먼트를 생성해보고, 정상적으로 파드가 실행되는지 확인합니다.

cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
  name: timeserver
spec:
  replicas: 2
  selector:
    matchLabels:
      pod: timeserver-pod
  template:
    metadata:
      labels:
        pod: timeserver-pod
    spec:
      containers:
      - name: timeserver-container
        image: docker.io/$DHUSER/dev-app:0.0.1
        livenessProbe:
          initialDelaySeconds: 30
          periodSeconds: 30
          httpGet:
            path: /healthz
            port: 80
            scheme: HTTP
          timeoutSeconds: 5
          failureThreshold: 3
          successThreshold: 1
      imagePullSecrets:
      - name: dockerhub-secret
EOF

kubectl get po -w
NAME                          READY   STATUS              RESTARTS   AGE
timeserver-565559b4bf-pbd2q   0/1     ContainerCreating   0          14s
timeserver-565559b4bf-sd76g   0/1     ContainerCreating   0          14s
timeserver-565559b4bf-pbd2q   1/1     Running             0          62s
timeserver-565559b4bf-sd76g   1/1     Running             0          63s

kubectl get po -owide
NAME                          READY   STATUS    RESTARTS   AGE    IP           NODE            NOMINATED NODE   READINESS GATES
timeserver-565559b4bf-pbd2q   1/1     Running   0          110s   10.244.1.5   myk8s-worker2   <none>           <none>
timeserver-565559b4bf-sd76g   1/1     Running   0          110s   10.244.2.6   myk8s-worker    <none>           <none>


# 접속 테스트
kubectl run curl-pod --image=curlimages/curl:latest --command -- sh -c "while true; do sleep 3600; done"

kubectl exec -it curl-pod -- curl 10.244.1.5
The time is 4:57:46 PM, VERSION 0.0.1
Server hostname: timeserver-565559b4bf-pbd2q



수동 빌드를 통해서 생성된 이미지가 정상적으로 동작합니다.





자동 빌드 수행되는 Item 생성

이제 Jenkins의 Item에서 빌드가 자동으로 수행되도록, Gogs의 개발팀 리파지터리에 변경이 발생하면 Webhook을 통해서 Jenkins의 Item을 트리거 하도록 설정하겠습니다.



먼저 Jenkins에서 새로운 Item을 생성하고, 아래와 같이 pipeline script를 입력합니다.

• Item name: SCM-Pipeline
• Item type: Pipeline
• GitHub project: http://172.28.157.42:3000/devops/dev-app (Gogs 리파지터리)
• Gogs Webhook>Use Gogs secret: 임의로 설정
• Triggers>Build when a change is pushed to Gogs 체크
• Pipeline: Pipeline script from SCM 으로 설정해 해당 리파지터리의 Jenkinsfile을 사용하도록 합니다.



참고로 아래는 현재 실습 환경 구성 때문에 수행하는 내용으로 Gogs에서 Webhook을 동일한 IP로 수행하기 위해서 아래와 같이 설정합니다.

# gogs 컨테이너의 /data/gogs/conf/app.ini 파일 수정
[security]
INSTALL_LOCK = true
SECRET_KEY   = j2xaUPQcbAEwpIu
LOCAL_NETWORK_ALLOWLIST = 172.28.157.42 # WSL2 Ubuntu eth0 IP



안탁깝게도 gogs 이미지에 shell이 포함되어 있지 않아서 docker exec로는 수행이 어렵습니다. vscode의 Docker extension을 통해서 파일을 수정합니다.



이후 아래 명령으로 gogs 재시작 하시면 됩니다.

docker compose restart gogs



이제 Gogs의 Settings>Webhooks 에서 아래와 같이 webhook을 추가합니다.

• Palyload URL: http://**:8080/gogs-webhook/?job=SCM-Pipeline/
• Secret: 임의로 설정 (Gogs와 Jenkins간 동일한 Secret을 세팅해 서로 신뢰하도록 해야함)



마지막으로 해당 리파지터리에 실제로 Jenkinsfile을 작성해 Push하고, 설정된 Webhook을 통해서 정상 수행되는지 살펴보겠습니다.

# Jenkinsfile 빈 파일 작성
touch Jenkinsfile

# VERSION 파일 : 0.0.3 수정
# server.py 파일 : 0.0.3 수정



Jenkinsfile에 아래를 작성합니다.

pipeline {
    agent any
    environment {
        DOCKER_IMAGE = '<자신의 도커 허브 계정>/dev-app' // Docker 이미지 이름
    }
    stages {
        stage('Checkout') {
            steps {
                 git branch: 'main',
                 url: 'http://<자신의 집 IP>:3000/devops/dev-app.git',  // Git에서 코드 체크아웃
                 credentialsId: 'gogs-crd'  // Credentials ID
            }
        }
        stage('Read VERSION') {
            steps {
                script {
                    // VERSION 파일 읽기
                    def version = readFile('VERSION').trim()
                    echo "Version found: ${version}"
                    // 환경 변수 설정
                    env.DOCKER_TAG = version
                }
            }
        }
        stage('Docker Build and Push') {
            steps {
                script {
                    docker.withRegistry('https://index.docker.io/v1/', 'dockerhub-crd') {
                        // DOCKER_TAG 사용
                        def appImage = docker.build("${DOCKER_IMAGE}:${DOCKER_TAG}")
                        appImage.push()
                        appImage.push("latest")
                    }
                }
            }
        }
    }
    post {
        success {
            echo "Docker image ${DOCKER_IMAGE}:${DOCKER_TAG} has been built and pushed successfully!"
        }
        failure {
            echo "Pipeline failed. Please check the logs."
        }
    }
}



해당 파일을 push하여 Job이 수행되는지 확인합니다.

git add . && git commit -m "VERSION $(cat VERSION) Changed" && git push -u origin main



정상 수행되는 것으로 확인됩니다.



빌드된 이미지도 정상적으로 업로드되었습니다.



이로써 Jenkins를 통해서 Gogs의 개발팀 리파지터리에 변경 사항이 발생하면 자동으로 CI가 수행되도록 구성이 완료되었습니다.



현재 dev-app의 파일 구조는 아래와 같습니다.

tree
.
├── Dockerfile
├── Jenkinsfile
├── README.md
├── VERSION
└── server.py



Jenkinsfile을 개발팀 리파지터리에서 관리해야할 필요가 없다면, 이는 Jenkins의 Item 생성 시 Pipeline script from SCM 설정에서 다른 리파지터리를 참조하는 것도 좋을 것 같습니다.





3. Argo CD를 통한 CD 구성

앞서 CI 테스트에서는 수동으로 쿠버네티스 환경에 디플로이먼트를 배포했습니다. 이 과정을 Jenkins를 통해 CD 구성을 할 수도 있습니다.

예를 들어, 아래와 같이 stages에 k8s deployment blue version 단계를 수행하는 것과 같습니다.

pipeline {
    agent any

    environment {
        KUBECONFIG = credentials('k8s-crd')
    }

    stages {
        stage('Checkout') {
            steps {
                 git branch: 'main',
                 url: 'http://<자신의 집 IP>:3000/devops/dev-app.git',  // Git에서 코드 체크아웃
                 credentialsId: 'gogs-crd'  // Credentials ID
            }
        }

        stage('container image build') {
            steps {
                echo "container image build" // 생략
            }
        }

        stage('container image upload') {
            steps {
                echo "container image upload" // 생략
            }
        }

        stage('k8s deployment blue version') {
            steps {
                sh "kubectl apply -f ./deploy/echo-server-blue.yaml --kubeconfig $KUBECONFIG"
                sh "kubectl apply -f ./deploy/echo-server-service.yaml --kubeconfig $KUBECONFIG"
            }
        }

        stage('approve green version') {
            steps {
                input message: 'approve green version', ok: "Yes"
            }
        }

        stage('k8s deployment green version') {
            steps {
                sh "kubectl apply -f ./deploy/echo-server-green.yaml --kubeconfig $KUBECONFIG"
            }
        }

        stage('approve version switching') {
            steps {
                script {
                    returnValue = input message: 'Green switching?', ok: "Yes", parameters: [booleanParam(defaultValue: true, name: 'IS_SWITCHED')]
                    if (returnValue) {
                        sh "kubectl patch svc echo-server-service -p '{\"spec\": {\"selector\": {\"version\": \"green\"}}}' --kubeconfig $KUBECONFIG"
                    }
                }
            }
        }

        stage('Blue Rollback') {
            steps {
                script {
                    returnValue = input message: 'Blue Rollback?', parameters: [choice(choices: ['done', 'rollback'], name: 'IS_ROLLBACk')]
                    if (returnValue == "done") {
                        sh "kubectl delete -f ./deploy/echo-server-blue.yaml --kubeconfig $KUBECONFIG"
                    }
                    if (returnValue == "rollback") {
                        sh "kubectl patch svc echo-server-service -p '{\"spec\": {\"selector\": {\"version\": \"blue\"}}}' --kubeconfig $KUBECONFIG"
                    }
                }
            }
        }
    }
}



다만 이러한 과정은 Jenkins에 kubectl 같은 바이너리가 있어야 하거나, 혹은 다른 plugin을 사용해야 하는 불편함도 있을 수 있습니다.

또 결국에는 각 리소스에 대한 yaml 파일을 개발팀 리파지터리에 포함하다보니, 하나의 리파지터리에 파일을 관리하는 역할이 분리되지 않는 문제도 있을 수 있습니다.



다른 관점으로는 사용자가 임의로 클러스터의 오브젝트를 컨트롤 하는 상황을 배제하고 싶은 경우도 있습니다.

예를 들어, 배포는 끝났고 운영 중의 상태이지만, 사용자가 디플로이와 같은 오브젝트를 변경한다면 이것은 배포 시점의 상태와는 다른 상태가 됩니다.

즉, GitOps 관점에서 선언적인 상태를 Git 리파지터리에 정의(Desired Manifest)하고, 운영 중인 상태(Live Manifest)를 항상 유지하도록 하는 방식이 필요합니다.

이러한 방식을 Argo CD를 통해서 구현할 수 있습니다.



먼저 Gogs의 ops-deploy에서 Settings>Webhooks에서 Webhook을 추가합니다.

• Palyload URL: http://:30002/api/webhook



이후 Gogs의 DevOps팀 리파지터리에 실습에 필요한 파일을 작성하여 Push합니다.

cd cicd-labs

TOKEN=<>
MyIP=172.28.157.42
git clone http://devops:$TOKEN@$MyIP:3000/devops/ops-deploy.git
cd ops-deploy

# git 기본 설정
git --no-pager config --local --list
git config --local user.name "devops"
git config --local user.email "a@a.com"
git config --local init.defaultBranch main
git config --local credential.helper store
git --no-pager config --local --list
cat .git/config

# git 확인
git --no-pager branch
 -v* main

git remote -v
origin  http://devops:8cdf5569aedd230503abea67b0794b4d1e931c10@172.28.157.42:3000/devops/ops-deploy.git (fetch)
origin  http://devops:8cdf5569aedd230503abea67b0794b4d1e931c10@172.28.157.42:3000/devops/ops-deploy.git (push)


# 폴더 생성
mkdir dev-app

# 도커 계정 정보
DHUSER=<도커 허브 계정>

# 버전 정보
VERSION=0.0.1

# VERSION, yaml 파일 생성
cat > dev-app/VERSION <<EOF
$VERSION
EOF

cat > dev-app/timeserver.yaml <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
  name: timeserver
spec:
  replicas: 2
  selector:
    matchLabels:
      pod: timeserver-pod
  template:
    metadata:
      labels:
        pod: timeserver-pod
    spec:
      containers:
      - name: timeserver-container
        image: docker.io/$DHUSER/dev-app:$VERSION
        livenessProbe:
          initialDelaySeconds: 30
          periodSeconds: 30
          httpGet:
            path: /healthz
            port: 80
            scheme: HTTP
          timeoutSeconds: 5
          failureThreshold: 3
          successThreshold: 1
      imagePullSecrets:
      - name: dockerhub-secret
EOF

cat > dev-app/service.yaml <<EOF
apiVersion: v1
kind: Service
metadata:
  name: timeserver
spec:
  selector:
    pod: timeserver-pod
  ports:
  - port: 80
    targetPort: 80
    protocol: TCP
    nodePort: 30000
  type: NodePort
EOF

# Git Push
git add . && git commit -m "Add dev-app deployment yaml" && git push -u origin main



Argo CD는 Application이라는 CRD를 통해서 쿠버네티스 클러스터에 배포할 선언적 설정과 이를 동기화 하는 방법을 정의합니다.

아래와 같이 ops-deploy를 바라보는 Application을 생성합니다.

# Application 생성
cat <<EOF | kubectl apply -f -
apiVersion: argoproj.io/v1alpha1
kind: Application
metadata:
  name: timeserver
  namespace: argocd
  finalizers:
  - resources-finalizer.argocd.argoproj.io
spec:
  project: default
  source:
    path: dev-app
    repoURL: http://$MyIP:3000/devops/ops-deploy
    targetRevision: HEAD
  syncPolicy:
    automated:
      prune: true
    syncOptions:
    - CreateNamespace=true
  destination:
    namespace: default
    server: https://kubernetes.default.svc
EOF



Application 을 생성하면 바로 Argo CD에서 ops-deploy의 yaml을 바탕으로 sync를 하는 것을 알 수 잇습니다.



아래와 같이 명령으로 정상 실행되었는지 확인할 수 있습니다.

# 확인
kubectl get applications -n argocd timeserver
NAME         SYNC STATUS   HEALTH STATUS
timeserver   Synced        Healthy

# 서비스 테스트
curl http://127.0.0.1:30000
The time is 6:40:06 PM, VERSION 0.0.1
Server hostname: timeserver-565559b4bf-sd76g
curl http://127.0.0.1:30000/healthz
Healthy



조금 더 개선해보기

여기서 더 나아가, 개발팀 리파지터리에 반영이 되면 변경 내용이 DevOps팀 리파지터리에 반영되고, 이 변경을 통해서 쿠버네티스 클러스터에 Sync가 되도록 최종 반영해 보겠습니다.





개발팀 리파지터리(dev-app)의 Jenkinsfile을 아래와 같이 수정합니다.

기존 Jenkins pipeline에서 ops-deploy Checkout를 통해 ops-deploy를 checkout하고, 변경된 VERSION 정보를 반영해 ops-deploy version update push 과정에서 ops-deploy 로 push하는 것을 확인할 수 있습니다.

pipeline {
    agent any
    environment {
        DOCKER_IMAGE = '<자신의 도커 허브 계정>/dev-app' // Docker 이미지 이름
        GOGSCRD = credentials('gogs-crd')
    }
    stages {
        stage('dev-app Checkout') {
            steps {
                 git branch: 'main',
                 url: 'http://<자신의 집 IP>:3000/devops/dev-app.git',  // Git에서 코드 체크아웃
                 credentialsId: 'gogs-crd'  // Credentials ID
            }
        }
        stage('Read VERSION') {
            steps {
                script {
                    // VERSION 파일 읽기
                    def version = readFile('VERSION').trim()
                    echo "Version found: ${version}"
                    // 환경 변수 설정
                    env.DOCKER_TAG = version
                }
            }
        }
        stage('Docker Build and Push') {
            steps {
                script {
                    docker.withRegistry('https://index.docker.io/v1/', 'dockerhub-crd') {
                        // DOCKER_TAG 사용
                        def appImage = docker.build("${DOCKER_IMAGE}:${DOCKER_TAG}")
                        appImage.push()
                        appImage.push("latest")
                    }
                }
            }
        }
        stage('ops-deploy Checkout') {
            steps {
                 git branch: 'main',
                 url: 'http://<자신의 집 IP>:3000/devops/ops-deploy.git',  // Git에서 코드 체크아웃
                 credentialsId: 'gogs-crd'  // Credentials ID
            }
        }
        stage('ops-deploy version update push') {
            steps {
                sh '''
                OLDVER=$(cat dev-app/VERSION)
                NEWVER=$(echo ${DOCKER_TAG})
                sed -i "s/$OLDVER/$NEWVER/" dev-app/timeserver.yaml
                sed -i "s/$OLDVER/$NEWVER/" dev-app/VERSION
                git add ./dev-app
                git config user.name "devops"
                git config user.email "a@a.com"
                git commit -m "version update ${DOCKER_TAG}"
                git push http://${GOGSCRD_USR}:${GOGSCRD_PSW}@<자신의 집 IP>:3000/devops/ops-deploy.git
                '''
            }
        }
    }
    post {
        success {
            echo "Docker image ${DOCKER_IMAGE}:${DOCKER_TAG} has been built and pushed successfully!"
        }
        failure {
            echo "Pipeline failed. Please check the logs."
        }
    }
}



개발팀 코드 배포는 Jenkins의 Job을 트리거하고, Jenkins Pipeline을 통해 컨테이너 이미지 빌드 작업을 수행하고, 다시 ops-deploy에 버전 변경 내용을 반영 시켜, 최종 쿠버네티스 환경에 Sync 되도록 Argo CD가 동작합니다.



이제 아래와 같이 VERSION 정보까지 수정하고 push를 진행합니다.

# VERSION 파일 수정 : 0.0.3
# server.py 파일 수정 : 0.0.3

# git push : VERSION, server.py, Jenkinsfile
git add . && git commit -m "VERSION $(cat VERSION) Changed" && git push -u origin main



테스트 과정에서 몇 가지 에러가 발생하였지만, 최종 잘 반영되는 것으로 확인됩니다.



ArgoCD에서도 Sync를 통해서 다른 ReplicaSet이 생성되는 것을 확인할 수 있습니다.



이것으로 실습을 마무리하겠습니다.





마무리

실습을 통해 Jenkins를 통한 CI와 Argo CD를 통한 CD를 구성해보았습니다.

쿠버네티스 환경에서 CI/CD 과정을 어떻게 간결하고 자동화를 할 수 있는지 대략적인 아이디어를 얻어가셨으면 좋겠습니다.
